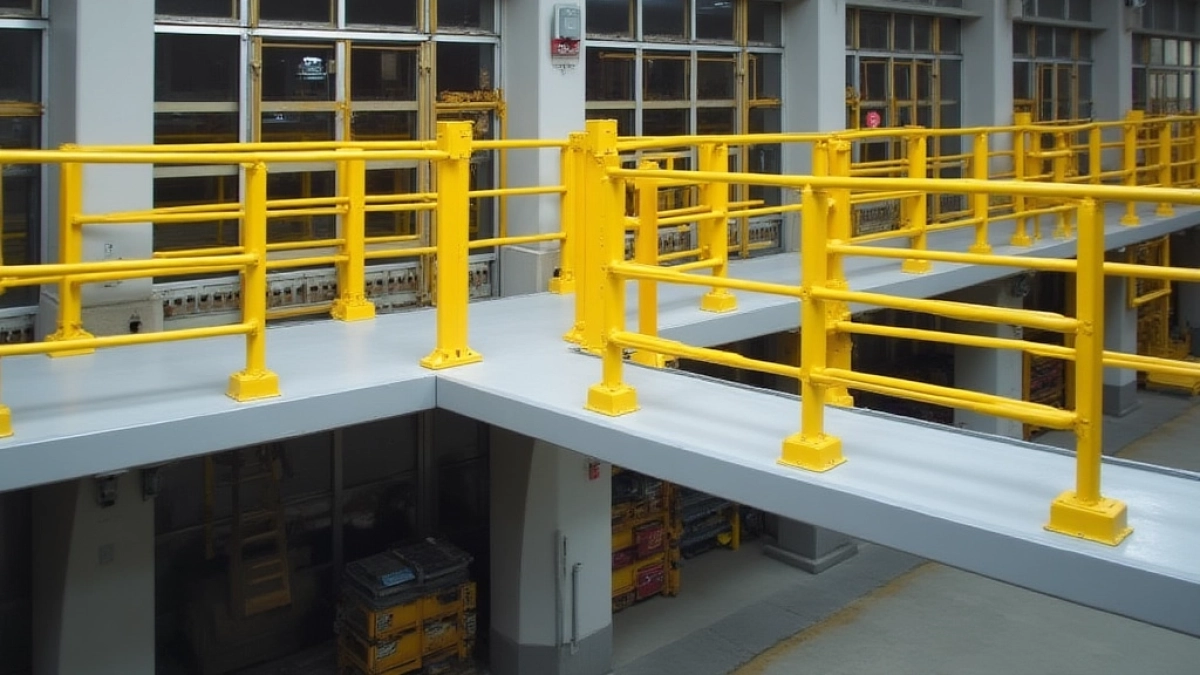

Minimalne wymagania barierek przed upadkiem z wysokości

Pracujesz na wysokości i co chwilę sprawdzasz, czy barierki zabezpieczające pracownika przed upadkiem z wysokości powinny mieć minimalną wysokość zgodną z normami, bo jeden fałszywy krok oznacza tragedię. Te konstrukcje nie są ozdobą to ostatnia linia obrony, która musi wytrzymać realne siły, a nie tylko wyglądać solidnie. Norma PN-EN 13374 narzuca minima, których ignorowanie kończy się karami do 30 tysięcy złotych i roszczeniami ZUS po wypadku. Pytanie brzmi, ile dokładnie wytrzyma twoja barierka, gdy pracownik runie z impetem.

• Wymagania skuteczności barier zabezpieczających
• Wysokość, stabilność i wytrzymałość barierek
• Projektowanie barierek w systemie ochrony
• Zgodność barierek z przepisami BHP
• Konserwacja i przeglądy barierek zabezpieczających
• Pytania i odpowiedzi: Minimalne wymagania dla barierek chroniących przed upadkiem z wysokości

Wymagania skuteczności barier zabezpieczających

Barierki zabezpieczające przed upadkiem z wysokości muszą przede wszystkim zatrzymywać ciało w locie, pochłaniając energię kinetyczną, zanim dojdzie do katastrofy. Człowiek ważący 100 kg spadający z metra nabiera prędkości około 4,4 m/s, co daje energię rzędu 980 dżuli barierka powinna ograniczyć to do poniżej 500 J poprzez kontrolowane odkształcenie. Poręcz górna ugina się maksymalnie 10 cm, rozpraszając siłę uderzenia na całej długości słupków. Mechanizm działa jak amortyzator: sztywna rama przenosi obciążenie na kotwy, unikając lokalnego pęknięcia. W miejscach o niskim ryzyku wystarczy kategoria A, ale przy krawędziach dachu przejdź na D z wyższą absorpcją.

Skuteczność mierzy się też zdolnością do blokady bez tippingu pionowe obciążenie 1 kN na metr zapobiega przechyleniu całej konstrukcji. Wyobraź sobie test: 100 kg nacisku na słupek powoduje moment obrotowy, który kotwy w podłożu neutralizują poprzez tarcie i ścinanie. Barierki zbiorowej ochrony nie mogą mieć luk większych niż 47 cm, bo noga lub tułów prześlizgnie się swobodnie. To wynika z ergonomii ludzkiego ciała średnia szerokość bioder to 35-45 cm. Dlatego parametry barierki decydują o realnej ochronie, nie o wizualnej imponencji.

Ryzyko pracy na placu budowy narzuca redundancję: barierki same w sobie nie wystarczą przy pracach dynamicznych. Uderzenie poziome 1 kN/m symuluje człowieka biegnącego 1 m/s siła = masa × przyspieszenie, gdzie deceleracja trwa ułamek sekundy. W efekcie rama musi rozłożyć to na kilka słupków, każdy kotwiony śrubami minimum M12. Testy laboratoryjne pokazują, że słabsze mocowania pękają przy 0,8 kN. Dlatego skuteczność barierek zależy od synergii wymiarów i materiałów.

Zobacz Wysokość barierki schodowej normą

Parametry ochrony przed upadkiem z wysokości obejmują też dolną listwę na 0,15 m, blokującą stopy przed wślizgnięciem. Bez niej pracownik może się podciągnąć i przełożyć nogi. Wysokość poręczy minimalna 1,1 m uniemożliwia przypadkowe przechwycenie. Te minima ewoluowały z analiz wypadków dane pokazują 70% incydentów z powodu zbyt niskich barierek. Barierki muszą więc działać holistycznie, integrując stabilność z ergonomią.

Wysokość, stabilność i wytrzymałość barierek

Minimalna wysokość barierek to 1,1 metra mierzone od podłoża do górnej krawędzi poręczy, zgodnie z PN-EN 13374 poniżej tej wartości centroi masy ciała (ok. 1 m nad ziemią) ułatwia przełazienie. W pracach dynamicznych, jak na rusztowaniach, dodaj 10-20 cm marginesu, bo wibracje obniżają efektywną barierę. Poręcz pośrednia na 0,5 m zapobiega wpięciu się pod górną. Stabilność pionowa wymaga odporności na 1 kN/m bez odchylenia większego niż 5 stopni. Kotwienie do podłoża przenosi siły ścinające na beton lub stal.

Wytrzymałość pozioma wynosi minimum 1 kN na metr bieżący dla kategorii niskiego ryzyka to równowartość 100 kg uderzającego z prędkością spaceru. Przy wyższym ryzyku, np. blisko krawędzi, norma PN-EN 14122 każe iść do 4 kN/m w kategorii D. Obliczenie proste: F = m × v / t, gdzie czas hamowania to 0,1 s. Słupki o średnicy 40-50 mm z rur stalowych S235 wytrzymują to bez plastycznego odkształcenia. Tymczasem lżejsze profile aluminiowe pękają przy 2 kN.

Polecamy Wysokość barierki na balkonie prawo budowlane

Stabilność barierki zależy od rozstawu słupków co 1,5-2 m gęstszy grid redukuje ugięcie poręczy o 30%. Test z obciążeniem 100 kg na środku przęsła pokazuje maksymalne ugięcie 8 cm. Podłoże musi mieć nośność min. 5 kN/m², bo luźny grunt powoduje osiadanie. W praktyce kotwy chemiczne lub ekspresowe M12 wwiercone na 10 cm głębokości zapewniają to bez pudła. Barierki na dachach wymagają dodatkowo balastu 50 kg na słupek przy braku kotwienia.

Krawężnik dolny na 0,15 m podnosi próg bezpieczeństwa o 20%, blokując buty robocze. Wysokość 1,15 m stosuj przy nachyleniach >15 stopni, a 1,5 m na platformach transportowych. Te wymiary minimalizują energię potencjalną poza barierą. Wytrzymałość słupków na ścinanie to 2 kN każdy, co sumuje się na całą długość.

Projektowanie barierek w systemie ochrony

Projekt barierek zaczyna się od oceny ryzyka HAZOP identyfikuje strefy powyżej 1,8 m, gdzie zbiorowa ochrona jest priorytetem. Pełna otoczka obejmuje górę na 1,1 m, pośrednią 0,5 m i dół 0,15 m, bez szczelin >47 cm na całej wysokości. Rama z rur ø48 mm połączona spawami lub zaciskami przenosi siły osiowo. Integracja z siatkami bezpieczeństwa dodaje warstwę siatka pochłania 70% energii resztkowej. Montaż wymaga poziomicy i ciśnieniowego testu na szczelność połączeń.

Może Cię zainteresować też ten artykuł Wysokość barierki na antresoli

W systemie ochrony barierki łącz z uprzężami jako redundancja pracownik w szelkach ma punkt kotwiczący co 2 m. Projekt uwzględnia strefy ewakuacyjne z oznakowaniem co 5 m, ułatwiającym ucieczkę. Słupki kotwione do podłoża betonowego śrubami M12 na głębokość 12 cm zapewniają stabilność przy wietrze 20 m/s. Poręcze z odkształcalnymi insertami redukują urazy o 40%. Całość musi być modułowa, by wymiana segmentu trwała <30 min.

Instalacja barierek zabezpieczających pracownika przed upadkiem z wysokości powinna zaczynać się od solidnego podłoża sprawdź nośność i wybierz kotwy dostosowane do betonu czy stali. Szczegółowe wskazówki na temat pomagają uniknąć błędów, które osłabiają całą konstrukcję. Po zamocowaniu przetestuj obciążeniem 50 kg na każdym słupku. Lukarny i narożniki wymagają wzmocnionych przęseł z dodatkowymi wspornikami. To podejście minimalizuje ryzyko tippingu o 50%.

Projektowanie uwzględnia koszty: 100 mb to 15-25 tys. zł, ale ROI w 1-2 lata przez uniknięcie przestojów. Barierki tymczasowe na placu mają rozkładane przęsła z blokadami anty-wywrotki. Integracja z innymi środkami ochrony tworzy warstwowy system barierki blokują, uprząż łapie. Lista kontrolna przed odbiorem: brak luzów >2 mm, brak korozji, pełna otoczka.

• Ocena ryzyka HAZOP na starcie.
• Wybór kategorii wg PN-EN 14122.
• Montaż z testem obciążeniowym.
• Integracja z siatkami i szelkami.
• Oznakowanie stref co 5 m.

Zgodność barierek z przepisami BHP

Przepisy BHP wymagają barierek na wysokościach >1 m w pomieszczeniach i >1,8 m na zewnątrz PN-EN 13374 definiuje minima dla ochrony zbiorowej. Kategoria ryzyka decyduje o parametrach: A dla niskiego (1 kN/m), D dla wysokiego (4 kN/m). Certyfikaty CE potwierdzają testy laboratoryjne na uderzenia i wiatr. Inspektor PIP sprawdza zgodność podczas odbioru placu brak minimów to kara 1-30 tys. zł. Barierki muszą być stałym elementem projektu budowlanego.

Dostosowanie do miejsca pracy oznacza analizę: na rusztowaniach kategoria C z siłą 2 kN/m, na dachach D. Norma PN-EN 14122 klasyfikuje dostęp do maszyn, ale przenosi się na budownictwo. Integracja z innymi środkami barierki plus indywidualne redukuje ryzyko o 90%. Przepisy nakazują pełną otoczka bez luk, co blokuje przypadkowe przepchnięcie narzędzi. Zgodność zapewnia też stabilność pionową 1 kN/m.

W przetargach specyfikuj normy i wytrzymałości to chroni przed tanimi podróbkami. Barierki ochronne na placu muszą mieć mapy rozmieszczenia z ewakuacją. Przepisy BHP podkreślają utrzymanie: uszkodzenie wymaga natychmiastowej naprawy. Koszt pełnego systemu na dachu 20-30 tys. zł vs. wypadek 200 tys.+. Zgodność to nie formalność, a mechaniczna gwarancja życia.

Parametry poręczy górnej 1,1 m i dolnej 0,15 m wpisują się w ergonomię centroi d masy nie wychodzi poza barierę. W miejscach o nachyleniu dodaj 0,05 m wysokości. Przepisy integrują barierki z systemem zarządzania ryzykiem. Odbiór wymaga protokołu z testami statycznymi.

Konserwacja i przeglądy barierek zabezpieczających

Przeglądy barierki co 6 miesięcy to obowiązek wizualny miesięczny szuka korozji i luzów >2 mm. Test statyczny półroczny z 1 kN na metr symuluje uderzenie, mierząc ugięcie. Uszkodzenia naprawiaj natychmiast: wymiana przęsła kosztuje 100 zł/mb. Korozja na spawach osłabia o 30% wytrzymałość szlifuj i maluj proszkowo. Konserwacja przedłuża żywotność do 10 lat.

Harmonogram: codziennie sprawdzaj po użytku, miesięcznie miernik grubości powłoki. Półroczny z ładowaniem hydraulicznym rejestruje parametry w książce obiektu. Na placu oznakuj daty przeglądów. Koszt 200-500 zł za plac zwraca się uniknięciem kar. Luzy na złączach zaciskowych dokręcaj kluczem dynamometrycznym do 50 Nm.

Lista kontrolna obejmuje podłoże kotwy sprawdzaj na luzy <1 mm. Stal ocynkowana wytrzymuje 5 lat bez rdzy, ale w wilgoci impregnuj. Naprawy po uderzeniu: prostuj rury i testuj ponownie. Przeglądy integrują z BHP protokół podpisany przez koordynatora. To minimalizuje ryzyko awarii o 80%.

Utrzymanie barierek w systemie ochrony wymaga szkolenia personelu rozpoznać pęknięcia wizualnie. W zimie czyść z lodu, bo śliskość podwaja ryzyko. Koszty ROI: inwestycja w przeglądy 2 tys. zł/rok vs. wypadek 100 tys. Zapisuj wszystko cyfrowo dla PIP. Barierki po 5 latach wymień na nowe, jeśli odkształcenia >5%.

• Wizualny: korozja, pęknięcia, luzy.
• Statyczny test: 1 kN/m horiz i vert.
• Naprawa natychmiastowa po damage.
• Rejestr z protokołami.
• Szkolenie ekipy raz/rok.
